LCD段碼液晶屏的完整設計圖應包含四個部分：尺寸參數圖，真值表圖，接線圖和顯示效果圖。

尺寸參數圖包含以下參數：外觀尺寸，可見區域尺寸，引腳尺寸和間距，厚度，材料，電壓，正負顯示，透明或半透明或反射，通訊數和偏置比，工作溫度和存儲溫度， 透視，顯示內容。 這些是必不可少的。

真值表：這是編寫程序時使用的代碼。 獲得繪圖后，必須仔細檢查它，以查看筆段中是否有任何錯誤。 如果您沒有及時找到它，那么如果您在后續操作中發現錯誤，將是一個很大的麻煩。 有些需要重新打開。

接線圖：大多數客戶可能不理解，它們都是線，但這沒關系，您只需要確認真值表的一部分還可以，剩下的就交給設計者檢查。

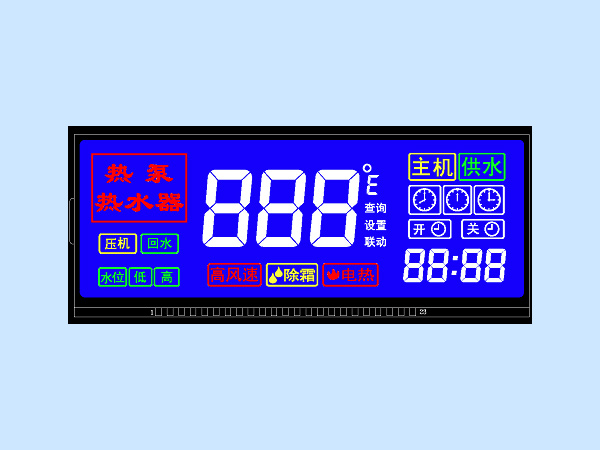

顯示效果圖片：段代碼屏幕處于全屏顯示狀態，一目了然，檢查其中有什么顏色，筆段有多少內容。
